国精品人妻无码一区二区三区牛牛,亚洲日韩精品无码一区二区三区 ,精品国产黑色丝袜高跟鞋,肉色超薄丝袜脚交一区二区

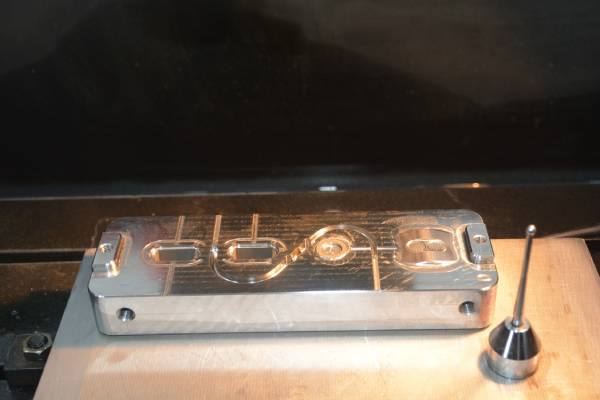

塑料模具鋼是用來(lái)制造冷沖模、熱鍛模、壓鑄模等模具的鋼種。塑料模具是機(jī)械制造、無(wú)線電儀表、電機(jī)、電器等工業(yè)部門(mén)中制造零件的主要加工工具。那么，您知道哪些因素影響塑料模具鋼的壽命嗎？

1、鋼材夾雜物的含量增加

鋼中的夾雜物是引起塑料模具內(nèi)部產(chǎn)生裂紋的起源。尤其是脆性氧化物和硅酸鹽等夾雜物，在熱加工是不發(fā)生塑性變形，從而引起脆性的碎裂而形成微裂紋，在進(jìn)一步的熱處理和使用中，該裂紋進(jìn)一步引起塑料模具的開(kāi)裂。例如。Cr4W2MoV鋼制造的沖壓手表零件用的冷沖模，其沖頭經(jīng)粗加工、熱處理并磨削加工后，發(fā)現(xiàn)頭部中心有許多小孔洞，致使一批沖頭全部報(bào)廢，經(jīng)分析發(fā)出鋼中含有大量的呈鏈狀分布的硅酸鹽夾雜物，經(jīng)機(jī)加工后剝落而造成小孔洞。

2、塑料模具鋼中碳化物分布不均勻引起的失效

Cr12、Cr12MoV、Cr12Mo1V1等萊氏體型模具鋼，具有大量共晶碳化物，當(dāng)鍛造比小或澆注溫度控制不適當(dāng)時(shí)，在鋼材中易呈帶狀或網(wǎng)狀碳化物的偏析，使塑料模具零件在淬火時(shí)常常出現(xiàn)沿著帶狀或網(wǎng)狀碳化物嚴(yán)重的部位裂紋，或在使用過(guò)程中內(nèi)部裂紋進(jìn)一步擴(kuò)展而引起失效。

3、塑料模具鋼由于鍛造質(zhì)量不好引起的失效

鋼材的鍛造質(zhì)量的好壞，直接影響塑料模具的使用壽命。鍛造的加熱制度與變形工藝不當(dāng)，會(huì)引起鋼材產(chǎn)生過(guò)燒、表面裂紋、內(nèi)裂、角裂等缺陷。這些會(huì)降低模具的使用壽命，甚至直接報(bào)廢。對(duì)于高碳高鉻的萊氏體鋼，由于導(dǎo)熱性較差，若鍛造加熱時(shí)加熱速度過(guò)快，保溫時(shí)間不足，造成鍛造時(shí)鋼坯內(nèi)外溫差大，產(chǎn)生內(nèi)部裂紋。

4、塑料模具鋼材表面質(zhì)量差

合金模具鋼材如果表面脫碳嚴(yán)重，在機(jī)加工后，仍有殘留脫碳層，這樣在模具的熱處理時(shí)，由于內(nèi)外層組織不同而造成明顯的應(yīng)力，從而導(dǎo)致塑料模具的淬火裂紋；另一方面，淬火后塑料模具表面層的硬度偏低，且截面硬度分布不均勻，降低了塑料模具的使用壽命。
